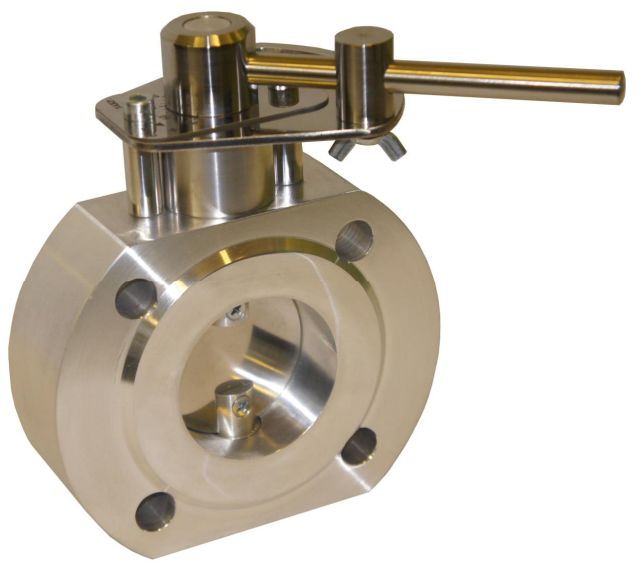

Заслонка газовая с ручным управлением ЗГД -100ФР-600

Заслонки газовые дроссельные ЗГД-100ФР-600 предназначены для плавного или ступенчатого регулирования расхода газовых сред — природного газа, газовых фаз сжиженных газов, воздуха и других неагрессивных газов в системах газоснабжения, газогорелочных устройствах и на аналогичном оборудовании.

• Условный проход ДУ, (мм) 100;
  • Диапазон давления рабочей среды, (кПа) 0…600;
  • Присоединение фланцевое по ГОСТ 12815-80;
  • Рабочее положение горизонтальное или вертикальное;
  • Ручное регулирование;
  • Фиксация положения заслонки в любой точке хода.

ВНИМАНИЕ! Заслонки являются устройствами ненулевой отсечки и не могут использоваться как запорные органы.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

ЗГД – Х Х Х — Х

(1) — (2) (3) (4) — (5)

1. «ЗДГ» ЗАСЛОНКА ДРОССЕЛЬНАЯ ГАЗОВАЯ

2. «40 (50, 65, 70, 80, 100, 150)» УСЛОВНЫЙ ПРОХОД (ММ)

3. «Ф» ФЛАНЦЕВОЕ ПРИСОЕДИНЕНИЕ

« — » МЕЖФЛАНЦЕВОЕ ПРИСОЕДИНЕНИЕ

4. «Р» УПРАВЛЕНИЕ РУЧНОЕ
