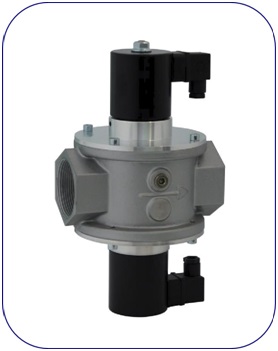

Трехпозиционный газовый клапан КМГ-50Д-10

Клапан КМГ-50Д-10 используется в системах газоснабжения, газогорелочных устройствах для управления потоком природного газа и воздуха в качестве запорно-регулирующего органа.

• Условный проход ДУ, (мм) 50;
• Диапазон давления рабочей среды, (кПа) 0…10;
• Исполнение /обесточенное положение — Нормально закрытое (НЗ);
• Присоединение муфтовое по ГОСТ 6527-80;
• Рабочее положение горизонтальное;
• Трехпозиционные «закрыто — малый расход — большой расход».

• Герметичность затвора по классу А ГОСТ 9544-93
• Быстро открывающийся и быстро закрывающийся (время менее 1 сек.)
• С патрубками для присоединения приборов и импульсных газопроводов ( G ’m») (ло заказу)
• Высокая степень надежности обусловлена применением электромагнитов со встроенными выпрямителями , деталей из цветных сплавов и нержавеющей стали , фторопластовыми направляющими скольжения.

Исполнение

Клапан газовый электромагнитный с электромагнитным приводом регулятора потока газа. Совмещает в себе запорный клапан и клапан регулирования расхода середы.

Обеспечивает регулируемую позиционную работу газоиспользуещего оборудования в режиме закрыто — малый расход — большой расход

Основные технические характеристики:

Рабочая среда: природный газ по ГОСТ 5542-2014 , воздух по ГОСТ 17433-80

Рабочее положение: на горизонтальном трубопроводе с отклонением +/— 150

Категория размещения и диапазон рабочих температур: УЗ.1 от — ЗООС до + 600C (стандартно)

У2 от — 450C до + 600C (по заказу)

Напряжение сети электропитания: 220 V +10% — 15% 50 Гц

Степень электрозащиты: IP 54

Время открытия и закрытия: менее 1 с.

Спецификация
