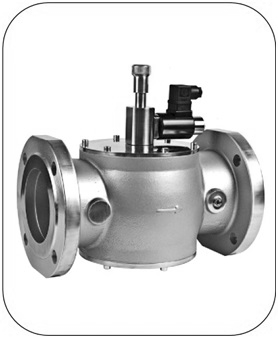

Клапан газовый КМГ-100ФВ-600

Клапаны газовые КМГ-100ФВ-600 применяются, в качестве отсечных клапанов на вводных газопроводах систем газоснабжения и котельных для работы в составе систем контроля загазованности.

с ручным взводом фланцевого исполнения

• Условный проход ДУ, (мм) 100;
• Диапазон давления рабочей среды, (кПа) 0…600;
• Исполнение /обесточенное положение — Нормально закрытое (НЗ);
• Присоединение фланцевое по ГОСТ 12815-80;
• Рабочее положение горизонтальное;
• Ручной взвод.

Клапаны с ручным взводом применяются, в основном, в качестве отсечных клапанов на вводных газопроводах систем газоснабжения и котельных.

При отсутствии напряжения клапан закрыт. Открытое состояние поддерживается при наличии напряжения и взведенном штоке. При работе клапана с сигнализаторами загазованности, после того, как произошла утечка газа и/или недопустимое отклонение нормы СО, контакты реле сигнализатора размыкаются, клапан обесточивается и перекрывает подачу газа

• Герметичность затвора по классу А ГОСТ 9544-93
• Быстро закрывающиеся (время менее 1 сек.)
• С патрубками для присоединения приборов и импульсных газопроводов ( G ‘m”) (ло заказу)
• Клапаны на давление 600 KПa (6 Bar) снабжены двойным затвором, что облегчает открытие и делает ненужным наличие байпасного трубопровода

Варианты исполнения:

Без индекса — Клапан газовый электромагнитный с ручным взводом для применения в качестве запорного органа.

С индексом «К» — Клапан газовый электромагнитный с ручным взводом для применения в качестве запорного органа с датчиком положения на основе концевого микропереключателя

Основные технические характеристики:

Рабочая среда: природный газ по ГОСТ 5542-2014, воздух по ГОСТ 17433-80

Рабочее положение: на горизонтальном или вертикальном трубопроводе с отклонением +/— 150

Категория размещения и диапазон рабочих температур: У 3.1 от — ЗООС до + 600 (стандартно)

У2 от — 450C до + 600 (по заказу)

Напряжение сети электропитания: 220 V +10% — 15% 50 Гц

Степень электрозащиты: IP 54

Время открытия и закрытия: менее 1 с.

Датчики положения

Клапаны могут быть укомплектованы датчиком положения, который размещается на боковой

поверхности направляющей втулки в верхней части клапана. В качестве датчиков применяются концевые микровыключатели. Датчики имеют заводскую настройку положения срабатывания.

Технические характеристики и схема соединений датчика:
