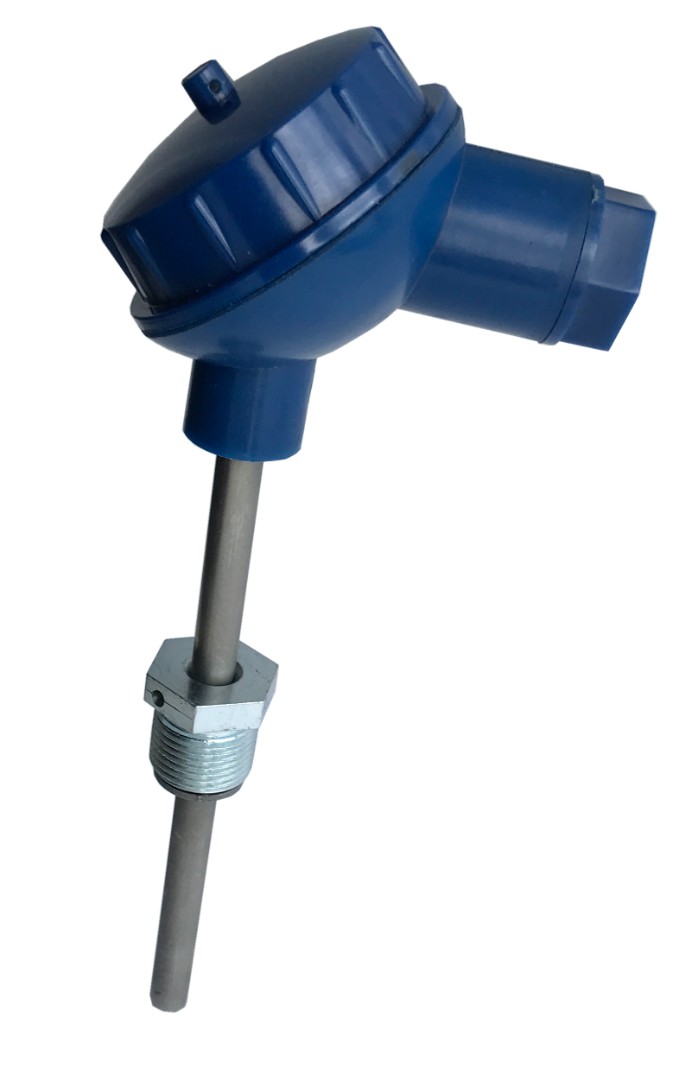

Датчик термосопротивления ТСП-102

Датчик термосопротивления ТСП-102

Наличие и сроки просьба уточнять по указанным телефонам или по эл. почте

Доставим до адреса
Закажите расчет освещения

Розничная цена: 2374.00 ₽

Цена за 1шт.: 2158.00  руб. с НДС (Скидка 10%)

Наличие: Под заказ

Нужно дешевле / горят сроки? ↓
Напишите нам на почту - vz@tehsvetprom.ru
Позвоните в отдел продаж - 8 (351) 214-30-02
Категории: ,

Термометры ТСП предназначены для измерения температуры жидких, газообразных и сыпучих веществ. В НПП «ПРОМА» вы всегда сможете приобрести различные типы термопреобразователей для решения актуальных производственных задач.

Платиновый термометр сопротивления подходит для работы с веществами следующего характера.

  1. Жидкости.
  2. Газообразные элементы.
  3. Сыпучие и порошкообразные материалы.

Модификации:

Описание модификации Обозначение при заказе
Термопреобразователи сопротивления ТСП-101 Термопреобразователь ТСП-101
Термопреобразователи сопротивления ТСП-101 с металлической головкой (до +400С) Термопреобразователь ТСП-101
Термопреобразователи сопротивления ТСП-102 Термопреобразователь ТСП-102
Термопреобразователи сопротивления ТСП-103 Термопреобразователь ТСП-103

Характеристики:

Тип чувствительного элемента Платиновый (Pt)
Номинальная статическая характеристика (НСХ) Pt 100, Pt 500, Pt 1000
Температурный коэффициент α, °С-1 0,00385
Максимальный измерительный ток, мА, при сопротивлении:
100 Ом
500 Ом
1000 Ом		 1,0
0,7
0,3
Класс допуска по ГОСТ 6651-2009 AA, А или В
Допуск по ГОСТ 6651-2009, °С :
— для АА
— для А
— для В		 ± (0,1 + 0,0017 |t|)
± (0,15 + 0,002 |t|)
± (0,3 + 0,005 |t|)
Предел допускаемой относительной погрешности измерения разности температур Δt в диапазоне от Δt min до 150 ºС (только для модели ТСП-К) ± (0,25 + 1,5Δtmin/ Δt)
± (0,5 + 3Δtmin/ Δt)
Рабочий диапазон измеряемых температур, ºС:
— для ТСП-101

— для ТСП-102
— для ТСП-103
— для ТСП-К

 от -50 до +200
от -50 до +400
от -50 до +50
от -50 до +150
от 0 до +160
Минимальная измеряемая разность температуры для
модели ТСП-К, Δt min. ,ºС		 3
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее 100
Ток утечки, мА, не более 5
Время термической реакции, не более, с 60
Схема соединения чувствительного элемента 2-х проводная, 4-х проводная
Степень защиты IP65 или IP54
Рабочее давление, МПа, не более 0,01 или 1,6
Средний срок службы лет, не менее 10
Длина монтажной части, L, не более, м 60,70, 80, 100, 120, 160, 250
Габаритные размеры коммутационной головки, не более, мм:
модель ТСП-102, ТСП-103
модели ТСП и ТСП-К-101 с монтажной гайкой
модели ТСП и ТСП-К-101 без монтажной гайки		 85х60х36
80х58х125
80х58х64
Масса, кг, не более 0,6
Условия эксплуатации:
— температура окружающего воздуха, ºС
— относительная влажность окружающего воздуха, при 35 ºС и ниже		 от -50 до +70
80 %
Межповерочный интервал, лет 4

Типы исполнения ТСП и ТСП-К:

Условное обозначение НСХ ЧЭ Диапазон измерений, ºС
Термопреобразователи сопротивления по ГОСТ 6651-2009
ТСП-101 ТСП-К ТСП-102 ТСП-103
Pt 100 (α=0,00385 °С-1 ) от -50 до 200 от -50 до 400 от 0 до 160 от -50 до 50 от -50 до 150
Pt 500 (α=0,00385 °С-1 ) от -50 до 200 от -50 до 400 от 0 до 160 от -50 до 50 от -50 до 150
Pt 1000 (α=0,00385 °С-1 ) от -50 до 200 от -50 до 400 от 0 до 160 от -50 до 50 от -50 до 150
