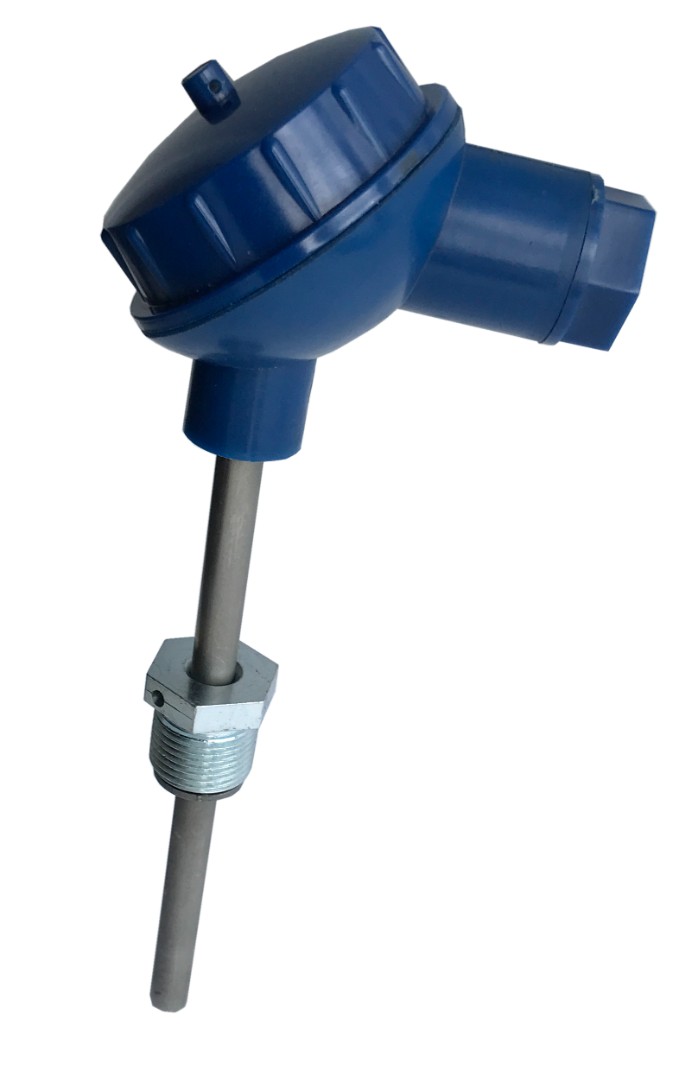

Датчик термосопротивления ТСП-100

Наличие и сроки просьба уточнять по указанным телефонам или по эл. почте

			Доставим до адреса
	Закажите расчет освещения

Розничная цена: ~~2159.00~~ ₽

Цена за 1шт.: 1963.00 руб. с НДС (Скидка 10%)

Наличие: Под заказ

Нужно дешевле / горят сроки? ↓

Напишите нам на почту - vz@tehsvetprom.ru
Позвоните в отдел продаж - 8 (351) 214-30-02

Категории: Газовое оборудование и арматура, Датчики

Характеристики
Описание

Термометры ТСП-100 предназначены для измерения температуры жидких, газообразных и сыпучих веществ.

Выпускаются в модификациях ТСП-101, ТСП-102, ТСП-103, могут использоваться в устройствах контроля, регулирования и управления технологическими процессами в системах отопления, вентиляции, кондиционирования и других отраслях.

Подобранные пары термопреобразователей сопротивления платиновые разности температур ТСП-К предназначены для измерения температуры и разности температур в трубопроводах систем теплоснабжения в составе теплосчетчиков и измерительных систем учета количества тепла. ТСП-К — комплект из двух термопреобразователей, подобранных специальным образом.

Модификации:

Описание модификации	Обозначение при заказе
Термопреобразователи сопротивления ТСП-101	Термопреобразователь ТСП-101
Термопреобразователи сопротивления ТСП-101 с металлической головкой (до +400С)	Термопреобразователь ТСП-101
Термопреобразователи сопротивления ТСП-102	Термопреобразователь ТСП-102
Термопреобразователи сопротивления ТСП-103	Термопреобразователь ТСП-103

Характеристики:

Тип чувствительного элемента	Платиновый (Pt)
Номинальная статическая характеристика (НСХ)	Pt 100, Pt 500, Pt 1000
Температурный коэффициент α, °С-1	0,00385
Максимальный измерительный ток, мА, при сопротивлении: 100 Ом 500 Ом 1000 Ом	1,0 0,7 0,3
Класс допуска по ГОСТ 6651-2009	AA, А или В
Допуск по ГОСТ 6651-2009, °С : — для АА — для А — для В	± (0,1 + 0,0017 \|t\|) ± (0,15 + 0,002 \|t\|) ± (0,3 + 0,005 \|t\|)
Предел допускаемой относительной погрешности измерения разности температур Δt в диапазоне от Δt min до 150 ºС (только для модели ТСП-К)	± (0,25 + 1,5Δtmin/ Δt) ± (0,5 + 3Δtmin/ Δt)
Рабочий диапазон измеряемых температур, ºС: — для ТСП-101 — для ТСП-102 — для ТСП-103 — для ТСП-К	от -50 до +200 от -50 до +400 от -50 до +50 от -50 до +150 от 0 до +160
Минимальная измеряемая разность температуры для модели ТСП-К, Δt min. ,ºС	3
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности (45- 80)%, МОм, не менее	100
Ток утечки, мА, не более	5
Время термической реакции, не более, с	60
Схема соединения чувствительного элемента	2-х проводная, 4-х проводная
Степень защиты	IP65 или IP54
Рабочее давление, МПа, не более	0,01 или 1,6
Средний срок службы лет, не менее	10
Длина монтажной части, L, не более, м	60,70, 80, 100, 120, 160, 250
Габаритные размеры коммутационной головки, не более, мм: модель ТСП-102, ТСП-103 модели ТСП и ТСП-К-101 с монтажной гайкой модели ТСП и ТСП-К-101 без монтажной гайки	85х60х36 80х58х125 80х58х64
Масса, кг, не более	0,6
Условия эксплуатации: — температура окружающего воздуха, ºС — относительная влажность окружающего воздуха, при 35 ºС и ниже	от -50 до +70 80 %
Межповерочный интервал, лет	4

Типы исполнения ТСП и ТСП-К:

Условное обозначение НСХ ЧЭ	Диапазон измерений, ºС
	Термопреобразователи сопротивления по ГОСТ 6651-2009
	ТСП-101		ТСП-К	ТСП-102	ТСП-103
Pt 100 (α=0,00385 °С-1 )	от -50 до 200	от -50 до 400	от 0 до 160	от -50 до 50	от -50 до 150
Pt 500 (α=0,00385 °С-1 )	от -50 до 200	от -50 до 400	от 0 до 160	от -50 до 50	от -50 до 150
Pt 1000 (α=0,00385 °С-1 )	от -50 до 200	от -50 до 400	от 0 до 160	от -50 до 50	от -50 до 150
