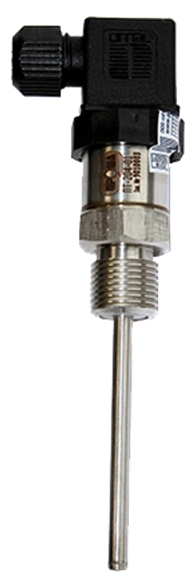

Датчик температуры Прома-ПТ-204

Наличие и сроки просьба уточнять по указанным телефонам или по эл. почте

			Доставим до адреса
	Закажите расчет освещения

Розничная цена: ~~7550.00~~ ₽

Цена за 1шт.: 6864.00 руб. с НДС (Скидка 10%)

Наличие: Под заказ

Нужно дешевле / горят сроки? ↓

Напишите нам на почту - vz@tehsvetprom.ru
Позвоните в отдел продаж - 8 (351) 214-30-02

Категории: Газовое оборудование и арматура, Датчики

Характеристики
Описание

Выполняют функцию преобразования измеряемой температуры от первичного преобразователя в выходной токовый сигнал (4-20) мА и выдачу токового сигнала (4-20) мА на регистрацию или регулирование.

Используются в устройствах контроля, регулирования и управления технологическими процессами в системах отопления, вентиляции, кондиционирования и других отраслях.

Основные технические характеристики:

Тип чувствительного элемента	Платиновый	Термопара
НСХ – для мод. ПРОМА-ПТ– 201, 202, 203, 204, 206	Pt 100, Pt 500	—
НСХ – для мод. ПТ-207	—	L (ТХК), K (ТХА)
Температурный коэффициент α, °С-1	0,00385	0,00428
Максимальный измерительный ток, мА, при сопротивлении чувствительного элемента:
50 Ом	—	1,0
100 Ом	1,0	1,0
500 Ом	0,7	—
1000 Ом	0,3	—
Потребляемый ток, не более, мА	20
Время термической реакции, не более, с	60
Электрическое сопротивление изоляции при температуре (25 ±10) °С и относительной влажности (45-80) %, МОм, не менее	100
Пределы допускаемой основной погрешности преобразования в выходной токовый сигнал, от диапазона измерений, не более, %	0,5
Предельные значения выходного сигнала постоянного тока, мА	4 и 20
Нагрузочное сопротивление для токового выхода (4-20) мА, Ом	(1–500)
Время установления рабочего режима (предварительный прогрев), не более, мин.	15
Средняя наработка на отказ, час	80000
Дискретность задания диапазона измерения, ºС	50
Напряжение питания, В	(24 ±6)
Потребляемая мощность, не более, Вт	1,0
Диапазон измерений*, ºС: — для мод. ПРОМА-ПТ– 201, 202, 203, 204, 206 — для мод. ПРОМА-ПТ-207	(-50…400) (-50…1200)
Рабочее давление, МПа, не более	0,01 или 1,6
Условия эксплуатации: — температура окружающего воздуха, ºС — относительная влажность окружающего воздуха	от минус 50 до + 70 80 % при 35 ºС
Электрическая прочность изоляции	ПТ должен без повреждений выдерживать в течение 1 мин синусоидальное переменное напряжение 500 В частотой 50 Гц
Длина монтажной части, L, не более, мм	(40 – 400) (для моделей ПТ-201, 202, 203, 204)
Диаметр монтажной части, D, не более, мм	(6-8) (для ПТ-201, 202, 203, 204)
Габаритные размеры (без монтажной части), не более, мм	См. рис. 1-4
Масса, не более, кг	0,6

Исполнения:

Условное обозначение НСХ датчика	Диапазон измерений*, ºС
Термопреобразователи сопротивления по ГОСТ 6651-2009
	ПРОМА-ПТ-201	ПРОМА-ПТ-202	ПРОМА-ПТ-203	ПРОМА-ПТ-204	ПРОМА-ПТ-206	ПРОМА-ПТ-207
Pt 100 (α=0,00385 °С-1)	(-50…400)	(-50…400)	(-50…400)	(-50…400)	(-50…400)	—
Pt 500 (α=0,00385 °С-1)	(-50…400)	(-50…400)	(-50…400)	(-50…400)	(-50…400)	—
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
L (ТХК)	—			—	—	(-50…800)
K (ТХА)	—			—	—	(-50…1200)
