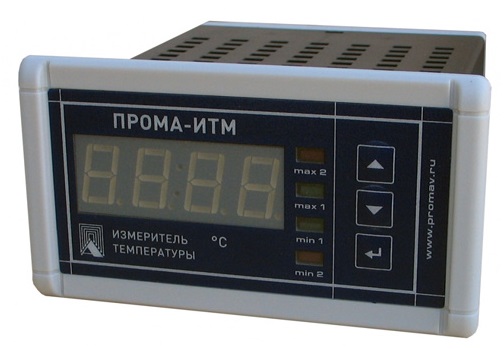

Датчик Прома-ИТМ-010-4Х (Щ/Н)

Наличие и сроки просьба уточнять по указанным телефонам или по эл. почте

			Доставим до адреса
	Закажите расчет освещения

Розничная цена: ~~8895.00~~ ₽

Цена за 1шт.: 8086.00 руб. с НДС (Скидка 10%)

Наличие: Под заказ

Нужно дешевле / горят сроки? ↓

Напишите нам на почту - vz@tehsvetprom.ru
Позвоните в отдел продаж - 8 (351) 214-30-02

Категории: Газовое оборудование и арматура, Датчики

Характеристики
Описание

Измерители предназначены для непрерывного преобразования сигнала от первичного преобразователя температуры (термопары, термометра сопротивления) в унифицированный токовый сигнал (4-20) мА, отображения текущего значения измеряемого параметра на встроенном 4-разрядном индикаторе и выдачи 4 релейных сигналов в схемы регулирования и сигнализации.

Используются для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.

Основные технические характеристики

Пределы допускаемой основной погрешности: Индикации, сигнализации и преобразования в выходной сигнал, не более, % -при использовании термопреобразователя сопротивления -при использовании термоэлектрического преобразователя, включая погрешность холодного спая	±0,5 ±1
Предельные значения выходного сигнала постоянного тока, мА	4 и 20
Нагрузочное сопротивление для токового выхода (4-20)мА, Ом.	1 – 500
Дискретность задания уставок, °С	1
Степень защиты корпуса измерителя по ГОСТ 14254-96	IР40
Сопротивление изоляции, МОм	20
Напряжение питания, В (кроме ПРОМА-ИТМ-Р) частота, Гц или источник постоянного тока, В	187 — 242 50 ± 1 24 ± 2,4
Потребляемая мощность, не более: от сети 220В, 50Гц, В·А от источника =24В, Вт	2 2
Тип и габариты корпуса, мм: Исполнение «Щ» (щитовой) Исполнение «Н» (настенный) Исполнение «Р» (установка на трубу )	115х130х45 160х160х50 100х70х180
Диаметр погружаемой части чувствительного элемента, мм	8
Длина погружаемой части L (только для исполнения «Р»)	60, 80, 100, 120 ,160
Масса, кг, не более	1,2
Межповерочный интервал	3 г.

Типы первичных преобразователей и диапазоны температур

№ диапазона	Диапазон измерений, ºС	Тип первичного преобразователя, номинальная стат. характеристика
01	-50 — + 50	ТСМ50 W100 = 1,426
02	-50 — + 100
03	-50 — + 150
04	0 — + 150
05	0 — + 200
06	-50 — + 50	ТСМ50 W100 = 1,428
07	-50 — + 100
08	-50 — + 150
09	0 — + 150
10	0 — + 200
11	-50 — + 50	ТСМ100 W100 = 1,426
12	-50 — + 100
13	-50 — + 150
14	-0 — + 150
15	0 — + 200
16	-50 — + 50	ТСМ100 W100 = 1,428
17	-50 — + 100
18	-50 — + 150

№ диапазона	Диапазон измерений, ºС	Тип первичного преобразователя, номинальная стат. характеристика
19	0 — + 150	ТСМ100 W100 = 1,428
20	0 — + 200	ТСМ100 W100 = 1,428
21	0 — + 300	ТСП50 W100 = 1,3850
22	0 — + 400
23	0 — + 600
24	0 — + 300	ТСП50 W100 = 1,3910
25	0 — + 400
26	0 — + 600
27	0 — + 300	ТСП100 W100 = 1,3850
28	0 — + 400	ТСП100 W100 = 1,3850
29	0 — + 300	ТСП100 W100 = 1,3910
30	0 — + 400	ТСП100 W100 = 1,3910
31	0 — + 600	Термопара XK (L) только для ПРОМА-ИТМ
32	0 — + 800
33	100 — + 500
34	200 — + 600
35	0 — + 800	Термопара XA (K) только для ПРОМА-ИТМ
