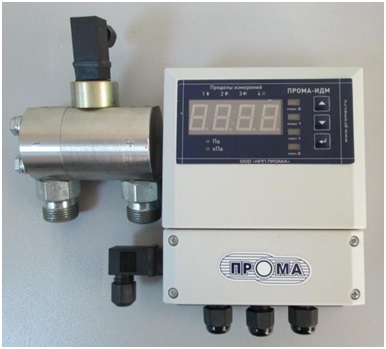

Датчик давления ПРОМА-ИДМ-016-ДД(Ж)-10-2,5

Наличие и сроки просьба уточнять по указанным телефонам или по эл. почте

			Доставим до адреса
	Закажите расчет освещения

Розничная цена: ~~39439.00~~ ₽

Цена за 1шт.: 35854.00 руб. с НДС (Скидка 10%)

Наличие: Под заказ

Нужно дешевле / горят сроки? ↓

Напишите нам на почту - vz@tehsvetprom.ru
Позвоните в отдел продаж - 8 (351) 214-30-02

Категории: Газовое оборудование и арматура, Датчики

Характеристики
Описание

Измеритель давления многофункциональный для непрерывного преобразования значений давлений газообразных сред в унифицированный токовый выходной сигнал 4-20 мА., управления внешними электрическими цепями, индикации и сигнализации на светодиодном цифровом индикаторе

ДД — для измерения дифференциального давления;
4 предела измерения (2,5; 4; 6,3; 10 кПа);
Класс точности ± 0,5; ± 1,0%;
Передача информации на верхний уровень системы по интерфейсу RS-485 Modbus RTU;
Количество дискретных выходов (нормально разомкнутых контактов реле) 4;
Межповерочный интервал 3 года;
Конструктивное исполнение НАСТЕННОЕ С ВЫНОСНЫМ ДАТЧИКОМ.
Рабочее давление до 2,5 Мпа.

Тип	Модель	Предел измерений кПа				Перегрузка кПа	Рабочее давление МПа	Рабочая среда	Применяемость
Тип	Модель	1	2	3	4	Перегрузка кПа	Рабочее давление МПа	Рабочая среда	Применяемость
Измеритель вакуумметрического давления ПРОМА-ИДМ-016-ДВ	ДВ-6	— 6	— 4	-2,5	-1,6	— 100	—	газ	1-6
	ДВ-40	— 40	-25	-16	-10	-100	—	г/ж	1-6
	ДВ-100	— 100	-80	-40	-25	-100	—	г/ж	1-6
Измеритель избыточного давления ПРОМА-ИДМ-016-ДИ	ДИ-0,25	+ 0,25	+0,16	+0,1	+0,06	+20	—	газ	1-6
	ДИ-0,6	+0,6	+0,4	+0,25	+0,16	+20	—	газ	1-6
	ДИ-2,5	+2,5	+1,6	+1,0	+0,6	+20	—	газ	1-6
	ДИ-6	+6	+4	+2,5	+1,6	+20	—	газ	1-6
	ДИ-40	+40	+25	+16	+10	+100	—	газ	1-6
	ДИ-160	+ 160	+100	+60	+40	+400	—	г/ж	2,5,6
	ДИ-600	+ 600	+400	+250	+160	+1000		г+ж	2,5,6
	ДИ-4000	+4000	+2500	+1600	+1000	+6000	—	г+ж	2,5,6
Измеритель вакуумметрического и избыточного давления ПРОМА-ИДМ-016-ДИВ	ДИВ-0,25	± 0,25	± 0,125	± 0,08	± 0,05	± 20	—	газ	1-6
	ДИВ-3	± 3	± 2	± 1,25	±0, 8	± 20	—	газ	1-6
	ДИВ-5	± 5	± 3	± 2	± 1,25	± 50	—	газ	1-6
	ДИВ-30	± 30	± 20	±12,5	± 8	± 100	—	газ	1-6
Измеритель разности давлений ПРОМА-ИДМ-016-ДД	ДД-0,25	0,25	0,16	0,1	0,06	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-0,6	0,6	0,4	0,25	0,16	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-0,63	0,63	0,4	0,25	0,16	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-1,6	1,6	1,0	0,6	0,4	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-4	4	2,5	1,6	1	± 20	0,1/1,2	газ	1,2,3,4*,5,6
	ДД-6	6	4	2,5	1,6	+70/-35	2,5	г+ж	2,5,6
	ДД-6,3	6,3	4	2,5	1,6	+70/-35	2,5	г+ж	2,5,6
	ДД-10	10	6,3	4	2,5	+70/-35	2,5	г+ж	2,5,6
	ДД-40	40	25	16	10	+150/-70	2,5	г+ж	2,5,6
	ДД-160	160	100	63	40	+400/-200	2,5	г+ж	2,5,6
Измеритель абсолютного давления ПРОМА-ИДМ-016-ДА	ДА-250	250	160	100	60	+500	—	г+ж	2,5,6
Измеритель абсолютного давления ПРОМА-ИДМ-016-ДА	ДА-600	600	400	250	160	+1000	—	г+ж	2,5,6

Расшифровка применяемости:

1 – Настенный (Н);
2 – Настенный выносной (НВ);
3 – Настенный на DIN-рейку (НД);
4 – Щитовой (Щ);
5 – Щитовой выносной (ЩВ);
6 – Штуцерный (Р)
г+ж – рабочая среда газ и жидкость — универсальный;
г/ж – рабочая среда только газ или жидкость (для жидкости исполнение только Р, НВ, ЩВ)
* — только на рабочее давление до 0,1 МПа

Общие характеристики измерителей:

Электрическое питание измерителей:
— от сети переменного тока напряжением, В, частотой 50 Гц	от 187 до 242
— от источника питания постоянного тока напряжением, В	от 21,6 до 26,4
Потребляемая мощность:
— при питании от сети переменного тока, В·А	5
— при питании от источника постоянного тока, В·А
Величина унифицированного токового выходного сигнала, мА	от 4 до 20
Пределы допускаемой приведенной основной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал, %	± 0,5	± 1,0
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, выраженная в процентах от верхнего предела измерений, %/10 °С	± 0,45	± 0,6
Габаритные размеры (ВхШхГ), мм, не более
— для щитового монтажа «Щ»	48х97х125
— для настенного монтажа «Н»	150х125х61
— для полевого штуцерно-резьбового монтажа моноблок исполнения «Р»	200х100х75
Масса, кг, не более
— для щитового монтажа «Щ»	0,5
— для настенного монтажа «Н»	0,5
— для полевого штуцерно-резьбового монтажа моноблок исполнения «Р»	3,0
Поддерживаемые интерфейсы связи	RS-485 Modbus RTU
Условия эксплуатации:
— температура окружающего воздуха, °С	от -20(-40) до +60
— относительная влажность при температуре + 30 °С, %	от 30 до 95
— атмосферное давление, кПа	от 84 до 107
Средний срок эксплуатации, лет, не менее	20
Межповерочный интервал	3 года
