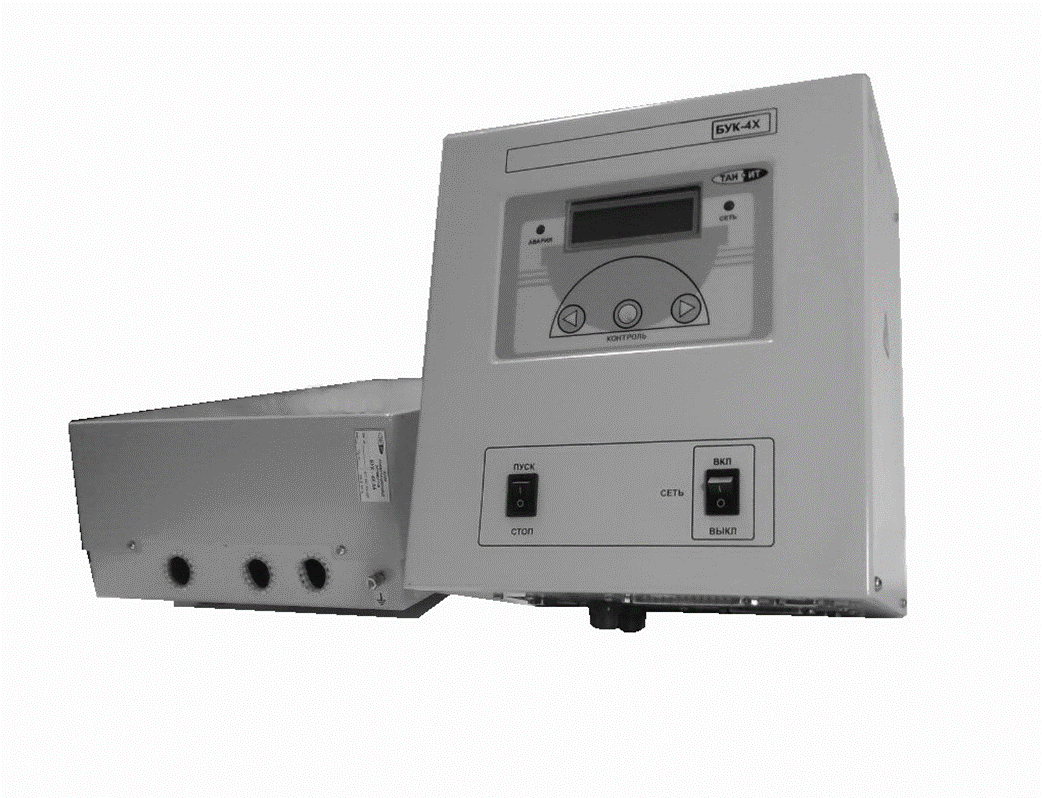

Блок управления котлов БУК-4Х.3АВ

БУК-4Х-3АВ для двухгорелочных сушильных агрегатов теплопроизводительностью до 5.0 Гкал с поддержанием оптимального соотношения “топливо-воздух” и плавным регулированием подачи топлива и воздуха. Регулирование соотношения ”топливо-воздух” по давлению газа и воздуха.

• Автоматический пуск и останов горелок;
• Автоматическое регулирование температуры теплоносителя;

• Плавное регулирование и автоматическое поддержание соотношения “топливо-воздух”;
• Автоматический контроль параметров безопасности;
• Автоматический контроль герметичности газового тракта;
• Поддержание производительности котла в зависимости от температуры окружающей среды (температурный график);
• Контроль и управления с диспетчерского пульта или персонального компьютера;
• Протокол обмена MODBUS, интерфейс RS-485.
• Индикация режимов работы и состояния объекта на жидкокристаллическом индикаторе (ЖКИ);

Входные сигналы:

• Дискретные типа сухой контакт или открытый коллектор — 20 шт.
• Аналоговые в виде токового нормализованного сигнала (4-20 мА) — 4 шт.

Выходные сигналы:

• Каналы дискретного управления однофазными нагрузками при U до 250В и токе до 1А -.10 шт.;
• Канал управления 3-х фазной нагрузкой мощностью до 11 кВт — 2шт;
• Отображение информации о состоянии объекта на ЖКИ;
• Напряжение питания — 220 В +10%/-15% (50±1)Гц;
• Мощность потребляемая блоком — не более 50 Вт;
• Пассивный контроль состояния дискретных/аналоговых датчиков в режимах “стоп” и “пуск”.

Тестовые режимы:

• Проверка работы рабочей и аварийной световой сигнализации;
• Проверка состояния датчиков;
• Проверка исполнительных устройств;
• Просмотр и корректировка технологических параметров, а также режима опрессовки;
• Изменение пароля.

Комплект поставки:

• Блок управления.
• Блок коммутационных элементов.
