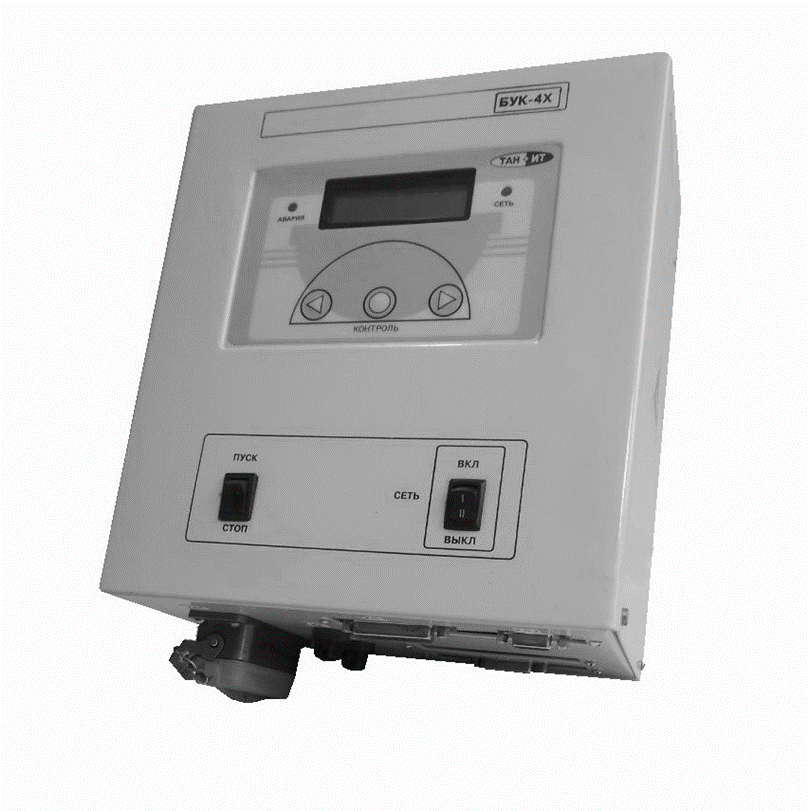

Блок управления котлов БУК-4Х.1Н

Блок управления БУК-4Х.1Н предназначен для автоматизированного управления одногорелочным водогрейным котлом, работающими на газообразном топливе.

• Автоматический пуск и останов горелки;
• Автоматическое 2-х позиционное регулирование температуры продукта;
• Автоматический контроль параметров безопасности;
• Индикация режимов работы и состояния объекта на жидкокристаллическом индикаторе (ЖКИ);
• Контроль герметичности газового тракта;
• Дистанционный контроль и управление (блок может комплектоваться выносным диспетчерским пультом ДП-002Д)
• Обмен информацией с внешними устройствами – интерфейс RS 485

Функции:

• Автоматический пуск и останов горелки;
• Автоматическое 2-х позиционное регулирование температуры продукта;
• Индикация режимов работы и состояния объекта на жидкокристаллическом индикаторе (ЖКИ);
• Автоматика безопасности;
• Контроль герметичности газового тракта;
• Дистанционный контроль и управление (блок может комплектоваться выносным диспетчерским пультом ДП-002Д

Входные сигналы:

• Дискретные типа сухой контакт или открытый коллектор — 16шт.;
• Аналоговые в виде токового нормализованного сигнала (4-20 ма)- 4 шт.

Выходные сигналы:

• Каналы, дискретного управления однофазными нагрузками при напряжении до 250 В и токе до 1А — 11шт.;
• Канал управления 3-х фазной нагрузкой мощностью до 5кВт — 1шт.

Блок обеспечивает:

• Автоматический контроль состояния канала управления отсечным газовым клапаном;
• Оперативное изменение временных параметров технологической программы;
• Обмен информацией с внешним устройством – интерфейс RS 485;
• Индикация — двухстрочный алфавитно-цифровой ЖКИ (32 символа).
• Напряжение питания — 220 В +10%/-15% (50±1) Гц.
• Потребляемая мощность не более 30 Вт

Тестовые режимы:

• Проверка работы рабочей и аварийной световой сигнализации;
• Проверка состояния датчиков;
• Проверка исполнительных устройств;
• Просмотр и корректировка технологических параметров, а также режима опрессовки;
• Изменение пароля.

Комплект поставки:

• Блок управления;
• Дополнительная комплектация определяется при заказе.
