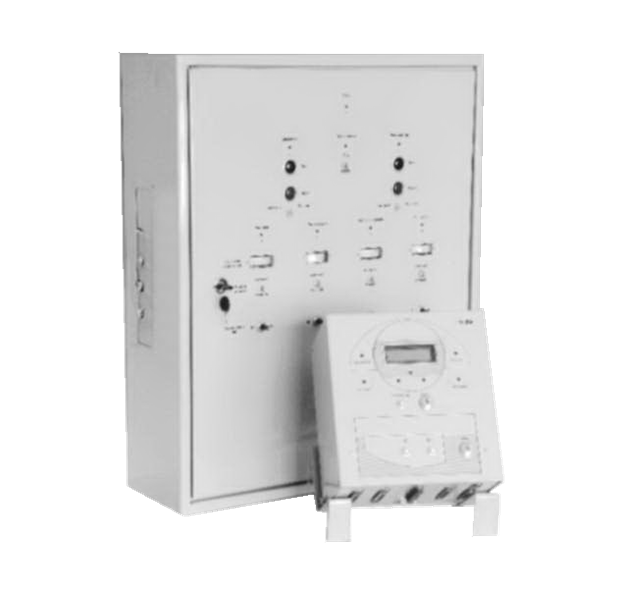

Блок управления котлов БУК-3М-3У-Т_В

Комплект управления котлом на базе блока БУК-3М-3У-ТВ в модификациях предназначен для управления как одногорелочными, так и многогорелочными водогрейными котлоагрегатами типа КВГ, КВЖ.

• Аналоговое регулирование технологических параметров (до 4-х), среди которых:
  — соотношение “топливо-воздух” (по содержанию О2 в отходящих топочных газах для газоплотных котлов, либо по графику соотношения давления “топливо-воздух” перед горелкой);
  — разрежение в топке;
  — теплопроизводительность.

• Вывод значений технологических параметров на ЖКИ.
• Оперативный ввод установок регулируемых технологических параметров.
• Передача информации о состоянии технологических параметров на верхний уровень управления.

Управление работой комплекса с верхнего уровня.

Характеристики:

• Кол-во каналов управления — 24;
• Тип выхода — релейный ток до 2А при напряжении до 250 В;
• Количество аналоговых входов — 8;
• Количество дискретных входов — 28;
• Тип датчика — “сухой контакт”;
• Напряжение питания — 220 В +10%/-15% (50±1) Гц;
• Мощность, потребляемая блоком — не более 90 Вт;

Точность регулирования технологических параметров:

• по каналу “соотношение “топливо-воздух” 2%;
• по каналу “теплопроизводительность” 2%;
• по каналу “разряжение” 5%.

КОМЛЕКТ ПОСТАВКИ:

Блок управления.
Блок коммутационных элементов.
Дополнительная комплектация определяется при заказе.

Пример записи обозначения при заказе:
Комплект управления котлом БУК -3М-3УТ-Т Х Y — ZZ, где

X — количество горелок в котлоагрегате (Х=1,2,3)
Y — тип котлоагрегата (П-паровой, В-водогрейный)
ZZ — вариант (номер) исполнения (программного обеспечения),
согласованного с заказчиком
