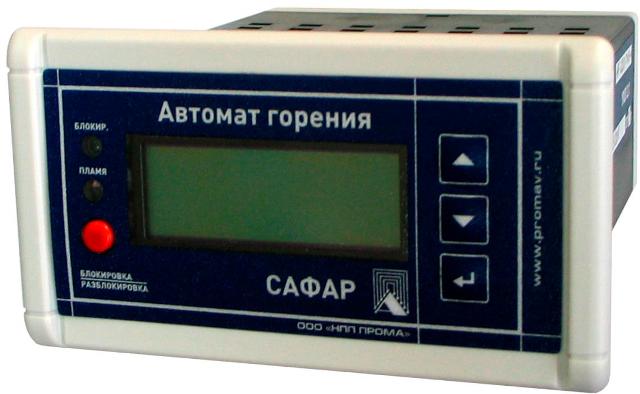

Блок управления котлом САФАР-101

Автомат горения для розжига и контроля пламени газовых и жидкотопливных горелок, работающих как под наддувом, так и с естественной тягой, а так же возможностью регулирования мощности по заданной температуре.

Применяются на:

• котлах малой мощности,
• теплогенераторах,
• технологических (металлургических, керамических и пр.) печах,
• стекольном производстве,
• при использовании инфракрасного отопления.

• САФАР-1ХХ — модификации автомата горения для атмосферных горелок
• САФАР-2ХХ — модификации автомата горения для горелок под наддувом

Функции

• запуск, контроль и регулирование мощности газовых атмосферных горелок и горелок под наддувом;
• трехпозиционное регулирование температуры теплоносителя (отключено, большое и малое горение);
• контроль наличия пламени ионизационным электродом или фотодатчиком;
• измерение температуры теплоносителя термометром сопротивления, подключаемым к автомату горения;
• возможность работы с дополнительной запальной горелкой (опция);
• контроль давления газа MIN и MAX при помощи реле давления в течение запуска и в процессе работы;
• контроль давления воздуха при помощи реле давления воздуха в течение запуска и в процессе работы (модификации для горелок под наддувом);
• возможность дистанционного электрического повторного запуска;
• подключение внешней индикации блокировки;
• индикация на ЖКИ текущего этапа розжига горелки или рабочего режима и причины блокировки автомата горения;
• хранение в энергонезависимой памяти причины последней блокировки;
• светодиодная индикация наличия пламени и блокировки на лицевой панели автомата горения;
• встроенная на лицевую панель кнопка для перезапуска и ручной блокировки;
• контроль сетевого напряжения;
• контроль постороннего света;
• контроль переключения контактов реле управления электромагнитными клапанами;
• интерфейс RS-485 протокол Modbus RTU (опция);
• встроенные в автомат горения часы реального времени с возможностью работы по часовому, суточному и недельному расписанию (опция);
• возможность подключения еще одного ионизационного электрода для раздельного контроля пламени запальника и основной горелки (опция);

Исполнения:

• Н — настенное исполнение;
• Щ — щитовое исполнение
